一、故障原因分析

1. 電源輸入異常

• 主電源未接通：三相 AC200V 主電源（L1/L2/L3）未供電或斷路器跳閘。
• 控制電源故障：控制電源端子（L1C/L2C）未接入 AC200V，或電源適配器損壞。
• 電壓不足或波動：輸入電壓低于 170V（允許范圍 AC200V±10%），導致驅動器無法啟動。

2. 控制信號缺失或錯誤

• 使能信號（SON）未輸入：控制端子（如 CN1 接口的 SG+SON）未接收到 DC24V 使能信號，或信號線斷路、接觸不良。
• 信號極性錯誤：使能信號采用源型 / 漏型接法錯誤（如驅動器默認漏型，卻接入源型信號）。
• 緊急停止（EMG）信號觸發：EMG 端子（如 CN1 的 EMG+/-）未短接或接入低電平，導致驅動器鎖定。

3. 參數設置錯誤

• 運行模式設置不當：Pr0.00（運行模式）未設為對應模式（如位置模式 Pr0.00=0，速度模式 Pr0.00=1）。
• 使能相關參數未激活：部分功能參數（如 Pr4.00~Pr4.03 輸入信號選擇）未將 SON 信號映射到對應端子。
• 保護功能觸發：過載、過壓等保護參數（如 Pr6.00 過流閾值）設置過低，導致驅動器自動禁止使能。

4. 硬件故障

• 控制板或電源板損壞：驅動電路中的繼電器、電源芯片、光耦等元件失效，導致使能信號無法傳輸。
• 端子排接觸不良：CN1 接口針腳氧化、彎曲或端子松動，影響信號輸入。
• 內部邏輯故障：驅動器 CPU 或 FPGA 芯片異常，無法響應使能指令。

二、故障診斷與定位步驟

1. 電源系統檢查

• 主電源與控制電源測量：
  • 用萬用表檢測 L1/L2/L3 端子間電壓（AC200V±10%），L1C/L2C 端子間電壓（AC200V），若電壓缺失，檢查前級電源開關、線纜及變壓器。
• 驅動器指示燈觀察：
  • 正常通電后，驅動器正面 LED 應顯示 “P.0” 或 “0”，若指示燈不亮，檢查電源板保險絲（F1/F2）是否熔斷，或電源板電路是否損壞。

2. 控制信號與端子排查

• 使能信號（SON）檢測：
  • 使用示波器或萬用表直流電壓檔，測量 CN1 端子的 SON 與 SG 之間電壓：
    • 未使能時應為 0V，按下使能按鈕后應變為 DC24V（源型接法）或 0V（漏型接法）。
    • 若信號電壓異常，檢查使能按鈕、繼電器觸點及信號線（如 CN1-35 腳為 SON+，CN1-37 腳為 SG）。
• 緊急停止（EMG）信號確認：
  • 測量 EMG + 與 EMG - 端子是否短接（正常應導通），若未短接，檢查急停按鈕是否按下或線路斷路。
• 信號極性設置：
  • 查看驅動器蓋板內側標簽，確認輸入信號類型（源型 / 漏型），并與控制信號極性匹配：
    • 漏型接法：SON 端子接 DC24V 正極，SG 接負極。
    • 源型接法：SON 端子接 DC24V 負極，SG 接正極。

3. 參數設置與軟件調試

• 運行模式與使能參數檢查：
  • 通過 MR Configurator2 軟件連接驅動器，查看：
    • Pr0.00 是否設為目標模式（如位置控制設為 0）。
    • Pr4.00（輸入信號 1 選擇）是否設為 “1”（對應 SON 功能），Pr4.01~Pr4.03 同理。
• 保護功能參數重置：
  • 若懷疑保護參數觸發，將 Pr6.00（過流閾值）設為默認值 200%，Pr6.01（過載時間）設為 300ms，排除誤保護。
• 參數初始化測試：
  • 將 Pr9.00 設為 “1” 恢復出廠設置，重啟后嘗試使能，若恢復正常，說明原參數設置有誤。

4. 硬件故障定位

• 控制板與端子排檢測：
  • 斷電后拆卸 CN1 接口，檢查針腳是否彎曲、氧化，可用酒精擦拭端子；測量端子與控制板焊點間導通性，若斷路則修復焊點。
• 繼電器與驅動電路測試：
  • 通電后監聽驅動器內部是否有繼電器吸合聲（使能時應動作），若無聲，用萬用表測量繼電器線圈兩端電壓（DC24V）：
    • 有電壓但繼電器不動作，更換繼電器；無電壓則檢查驅動電路中的光耦或三極管是否損壞。
• 替換法排查：
  • 若條件允許，用同型號控制板或電源板替換測試，定位故障板塊。

三、維修與解決方案

1. 電源問題處理

• 修復或更換主電源及控制電源線纜，確保輸入電壓穩定在 AC200V±10%。
• 若電源板保險絲熔斷，更換同規格保險絲（通常為 2A/250V），若再次熔斷，說明電源板存在短路，需專業維修。

2. 控制信號修復

• 重新連接使能信號線纜，更換接觸不良的端子或繼電器觸點；若信號線斷路，更換屏蔽電纜（如雙絞線）。
• 根據驅動器極性要求調整接線：
  • 漏型接法示例：SON+（CN1-35）接 DC24V+，SG（CN1-37）接 DC24V-。
  • 源型接法示例：SON + 接 DC24V-，SG 接 DC24V+，同時需將 Pr5.00（輸入信號邏輯）設為 “1”（源型模式）。
• 短接 EMG + 與 EMG - 端子（臨時繞過急停回路），若能使能，說明急停按鈕或線路故障，更換按鈕或修復線路。

3. 參數優化步驟

• 使能信號映射設置：
  1. 打開 MR Configurator2，進入 “參數設置”。
  2. 找到 Pr4.00（輸入信號 1 功能），設為 “1”（SON 功能），保存參數并重啟。
• 運行模式確認：
  1. 確認 Pr0.00 模式與控制信號匹配（如位置模式需接入脈沖信號）。
  2. 若使用外部模擬量速度控制，需將 Pr0.00 設為 1，并檢查模擬量輸入端子（CN1-12/13）電壓是否正常。

4. 硬件更換與維修

• 更換損壞的繼電器（常見型號如 G6D-1A）、光耦（如 PC817）或電源芯片（如 LM2576）。

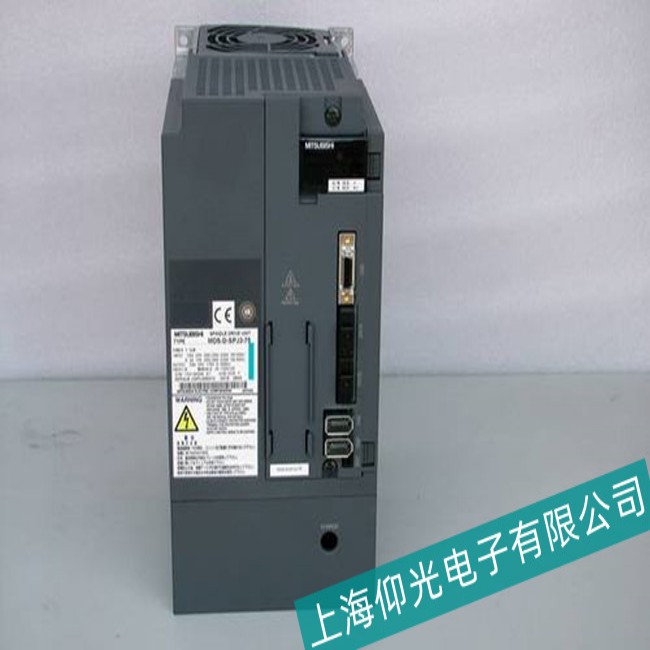

• 若控制板或電源板無法修復，聯系三菱售后更換同型號板塊（MR-J4-500A4-RJ 主板型號需匹配）。
• 對于端子排針腳氧化，可用細砂紙打磨后涂抹導電膏，恢復接觸性能。

四、預防措施與注意事項

預防措施

• 信號線纜防護：使能信號線與動力線分開布線，避免電磁干擾，使用屏蔽電纜并接地。
• 參數備份：定期用軟件備份參數（路徑：軟件→工程→保存參數），便于故障后快速恢復。
• 環境控制：保持驅動器安裝環境干燥，避免粉塵堆積導致端子氧化，定期清理散熱風扇。

注意事項

• 維修時務必斷開主電源與控制電源，等待電容放電（LED 熄滅后再等待 5 分鐘），防止觸電。
• 更換硬件元件時，需佩戴防靜電手環，避免靜電損壞芯片。
• 若自行維修困難（如主板級故障），建議聯系三菱官方服務中心（400-821-3030）或授權維修商，避免誤操作擴大故障。
